礦用水泵自動化監控系統主要用于煤礦泵房的自動化控制與實時監控。核心PLC通過處理實時監測的數據，實現泵運行、故障診斷和數據處理的自動化。結合自動控制理念、避峰填谷機制提高水泵的工作效率。屬于煤礦安全生產主要推廣的節能的自動化監測與控制設備。
礦用水泵監控系統主要由本安控制臺、PLC防爆控制箱、上位機電腦（選配）、各種傳感器（壓力傳感器、流量傳感器、液位傳感器等）組成。
●PLC控制程序采用模塊化結構，系統可按程序模塊分段運行。該程序結構具有清晰，簡捷，易懂，便于模擬調試，運行速度快等特點。
●系統可自動實現水泵的輪換工作，延長了水泵的使用壽命。
● 可手動，自動啟動或停止水泵的運行，以及開關閘閥和控制閘閥的開度進行流量控制。
●系統根據水倉水位，涌水量，電網負荷確定開，停水泵時間及水泵的數量。
● PLC自動檢測水位信號，根據水位高低，自動投入和退出水泵運行參數，合理地調度水泵運行。
●具有對電機過熱，過載的保護功能和水泵壓力，流量的監測功能?？蓪崟r監測，顯示水倉水位，流量，電壓，電流，壓力，真空度，溫度，閘閥開度等一系列參數；根據水倉水位自動啟動泵房設備，規范起動順序。
●根據用電峰谷段和水倉水位，自動選擇水泵的起動數量。
●檢測使用率低的水泵優先起動，均衡各臺水泵的使用率。
●可實現多種控制功能：自動控制、手動控制、檢修控制等。
●具有網絡功能，留有以太網接口，可直接與全礦綜合自動化網絡相連。

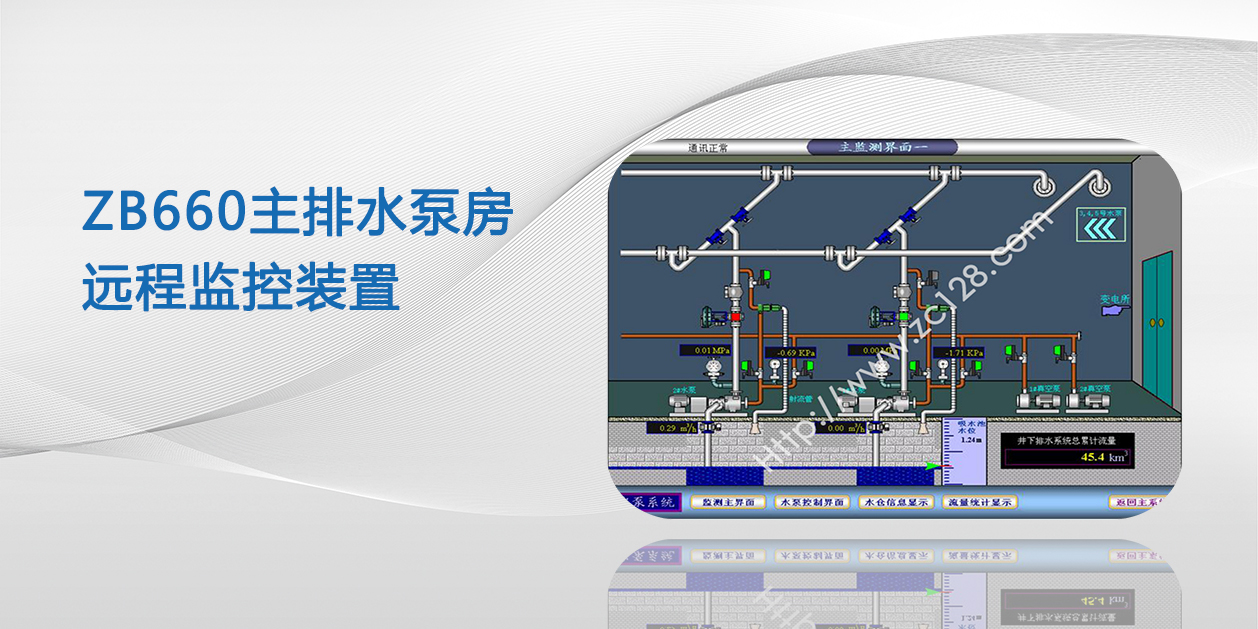

●可以通過屏幕直觀的了解設備各個觀測點的運行數據。
●采集泵房中的進出口壓力、流量、液位、真空度、水倉液位等。
●采集電機軸承溫度、定子繞組溫度；由電機廠家預埋的PT100熱電阻進行檢測，也可外配。
●控制、儲存、顯示、報警、網絡上傳、遠程檢測、打印報表等功能。
●在地面上位機上可分別對每臺水泵的運行電耗、工作時間等進行統計，便于管理人員及時掌握每臺水泵的工況，也可優先起動泵實現更好的節能效果。
●系統具有真空泵和射流引水排真空裝置雙套設備的控制及切換功能。
